应用领域
l扫描显微镜
l测量技术
l测试程序和质量保证
l光子学
l光纤定位
由于PICMA压电陶瓷促动器具有出色的使用寿命®
PICMA 压电陶瓷促动器采用全陶瓷绝缘。这可以保护它们免受潮湿和漏电流增加导致的故障的影响。PICMA 促动器的使用寿命比传统的聚合物绝缘促动器长十倍。1000 亿次循环无一次故障。

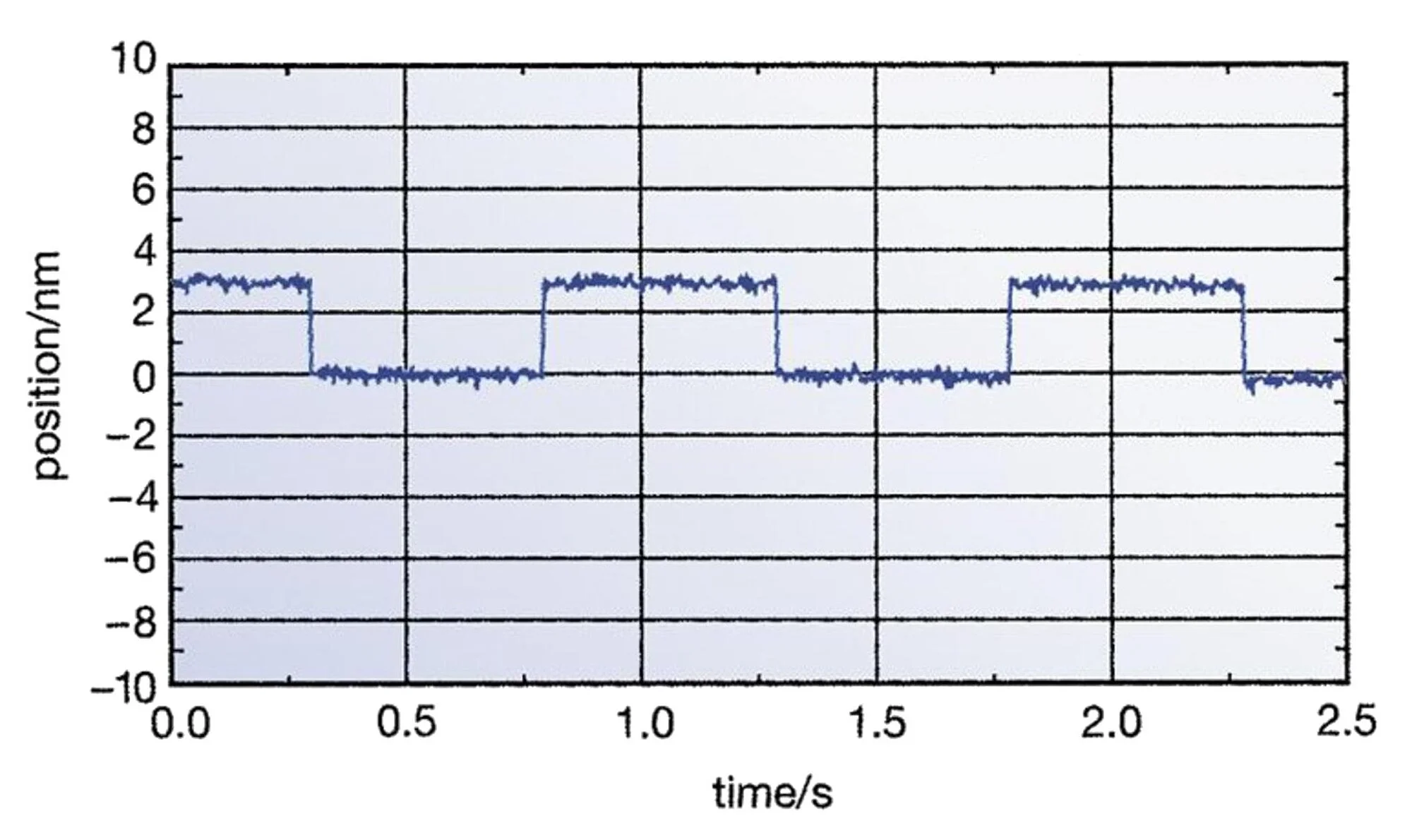

采用电容式传感器的亚纳米级分辨率
电容式传感器以亚纳米级分辨率进行非接触式测量。它们保证了出色的运动线性度、长期稳定性和 kHz 范围内的带宽。
零间隙弯曲导轨，导向精度高
弯曲导轨无维护、无摩擦、无磨损，无需润滑。它们的刚度允许高负载能力，并且对冲击和振动不敏感。它们在很宽的温度范围内工作。
自动配置和快速组件更换
机械师和控制器可以根据需要组合并快速更换。所有伺服和线性化参数都存储在机械师 D-Sub 连接器的 ID 芯片中。每次打开控制器时，数字控制器上的自动校准功能都会自动使用此数据。
通过直接位置测量实现最大精度
直接在运动平台上测量运动，不受驱动或导向元件的任何影响。这可实现最佳的可重复性、出色的稳定性以及刚性、快速响应的控制。
运动 | P-752.11C | P-752.1CD | P-752.21C | P-752.2CD | 公差 |
活动轴 | X | X | X | X | |
X 轴行程范围 | 15 微米 | 15 微米 | 30 微米 | 30 微米 | |
行程（X），开环，-20至120 V | 20 微米 | 20 微米 | 35 微米 | 35 微米 | +20 / -0 % |
X 轴线性误差 | 0.03 % | 0.03 % | 0.03 % | 0.03 % | typ. |
俯仰 | ± 1 μrad | ± 1 μrad | ± 1 μrad | ± 1 μrad | typ. |
偏摆 | ± 1 μrad | ± 1 μrad | ± 1 μrad | ± 1 μrad | typ. |
定位 | P-752.11C | P-752.1CD | P-752.21C | P-752.2CD | 公差 |
X 轴单向重复精度 | ± 1 纳米 | ± 1 纳米 | ± 2 纳米 | ± 2 纳米 | typ. |
X 轴分辨率，开环 | 0.1 纳米 | 0.1 纳米 | 0.2 纳米 | 0.2 纳米 | typ. |
集成传感器 | 电容式直接位置测量 | ||||
X 轴系统分辨率 | 0.1 纳米 | 0.1 纳米 | 0.2 纳米 | 0.2 纳米 | |
驱动器属性 | P-752.11C | P-752.1CD | P-752.21C | P-752.2CD | 公差 |
驱动器类型 | PICMA | PICMA | PICMA | PICMA | |
X 轴中的电容 | 2.1 μF | 2.1 μF | 3.7 μF | 3.7 μF | ±20 % |
机械性能 | P-752.11C | P-752.1CD | P-752.21C | P-752.2CD | 公差 |
X 中的刚度 | 30 N/μm | 30 N/μm | 20 N/μm | 20 N/μm | ±20 % |
谐振频率，空载 | 3200 赫兹 | 3200 赫兹 | 2100 赫兹 | 2100 赫兹 | ±20 % |
谐振频率，负载为 300 g | 980 赫兹 | 980 赫兹 | 600 赫兹 | 600 赫兹 | ±20 % |
允许的推力（X 轴） | 100 牛 | 100 牛 | 100 牛 | 100 牛 | 最大值 |
Z 轴允许的推力 | 30 牛 | 30 牛 | 30 牛 | 30 牛 | 最大值 |
允许的拉力（X 轴） | 10 牛 | 10 牛 | 10 牛 | 10 牛 | 最大值 |
导向 | 带杠杆放大的弯曲导板 | ||||
总重量 | 250 克 | 250 克 | 350 克 | 350 克 | ±5 % |
材料 | 钢 | 钢 | 钢 | 钢 | |
杂项 | P-752.11C | P-752.1CD | P-752.21C | P-752.2CD | 公差 |
工作温度范围 | -20 至 80 °C | ||||
连接器 | LEMO | D-sub 7W2（m） | LEMO | D-sub 7W2（m） | |
传感器连接器 | LEMO | LEMO | |||
电缆长度 | 1.5 米 | 1.5 米 | 1.5 米 | 1.5 米 | +50 / -0 毫米 |
推荐的控制器/驱动 | E-505、E-610、E-625、E-754 | E-505、E-610、E-625、E-754 | E-505、E-610、E-625、E-754 | E-505、E-610、E-625、E-754 | |
重复性： 典型，全行程。
系统的分辨率仅受放大器噪声和测量技术的限制，因为 PI 压电纳米定位系统没有摩擦。
