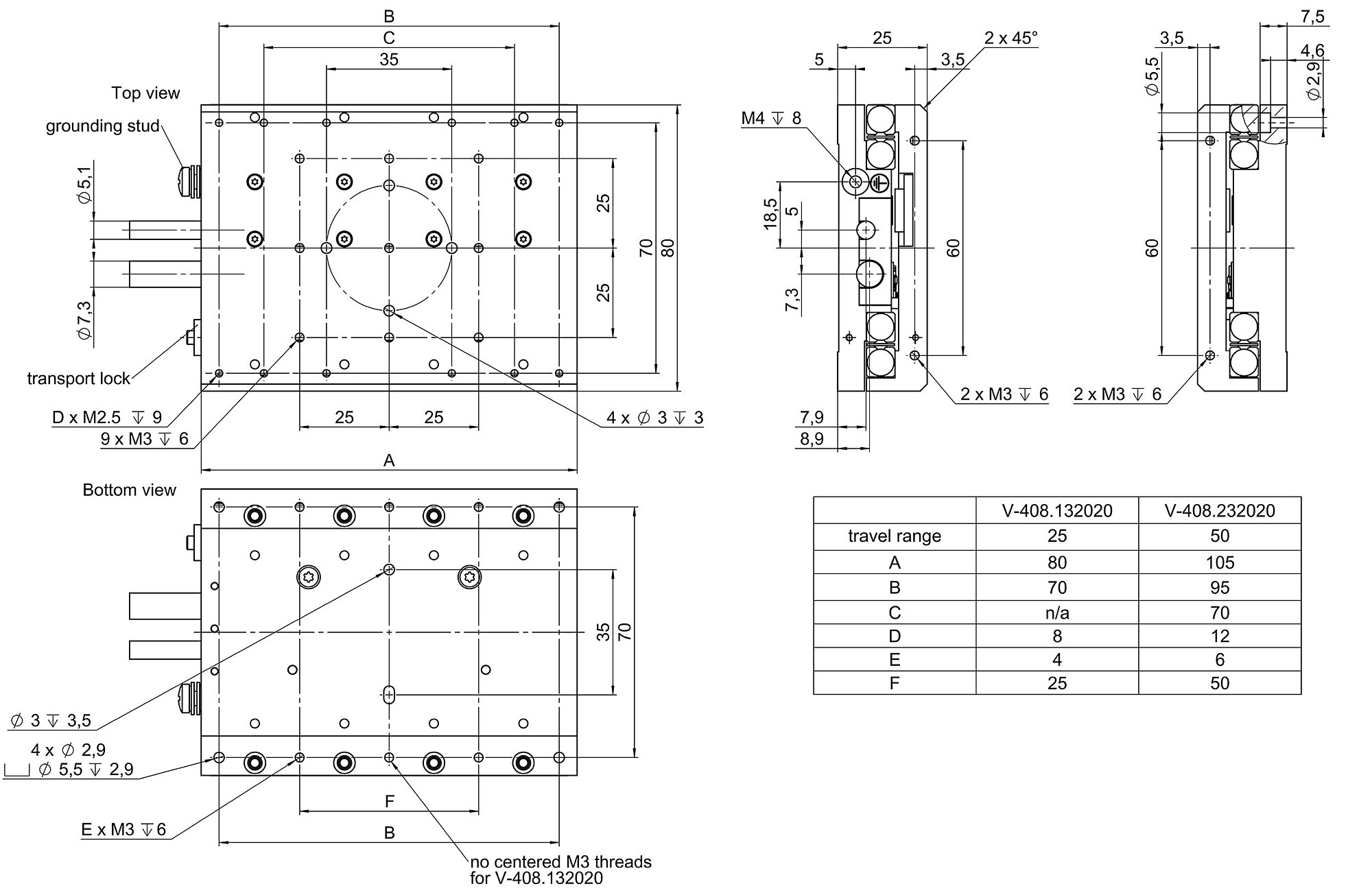

PIMag线性平台 V-408

▪ 用于实现高负载能力的交叉滚柱导轨 ▪ 最小位移为20纳米 ▪ 双向重复精度为±0.1微米 ▪ 紧凑型设计 ▪ 价格低 ▪ PI开发的铁芯PIMag线性电机

PIMag线性电机

线性电机为电磁直接驱动器。此类电机省去了动力传动系统中的机械部件，并将驱动力无摩擦地直接传递到运动平台。驱动器可实现高速度和高加速度。力和加速度需要在有限安装空间内实现时，使用铁芯电机。铁芯设计使磁力最大化，确保驱动器的高热稳定性。

PIMag

如果定位系统需要使用市场上现有的驱动元件无法实现的特定性能特性（例如实现高力密度或紧凑设计），则PI会开发专有的磁性电机。PI开发的电机由PIMag品牌名称标识。

交叉滚柱导轨

对于交叉滚柱导轨，滚珠导轨中的滚珠的接触点被淬火滚柱的线接触取代。因此，它们的刚度明显提高，需要的预载更小，这减少了摩擦并实现了更平滑的运行。交叉滚柱导轨还具有高导向精度和高负载能力的特征。力导向滚动体保持架防止保持架蠕变。

直接位置测量

以极高的精度直接在运动平台上进行位置测量，因此非线性效应、机械作用或弹性形变不会对位置测量造成影响。

应用领域

工业和科研。对动态和精度具有高要求的自动化技术。
